Tags: 二次压降负载测试仪

想要一睹二次压降负载测试仪产品的风采吗?我们为您精心打造的产品视频将满足您的期待。请您抽出刻时间观看,相信您会对产品有更深入的了解和认识。
产品参数 | |
---|---|
产品价格 | 600/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 8 |
工作温度 | 45 |

我公司拥有5年二次压降负载测试仪生产经验,质量保证,价格透明,服务完善,买二次压降负载测试仪就找【天正华意电气设备(湘西市分公司)tianzh3611-3】,欢迎新老客户来电咨询。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

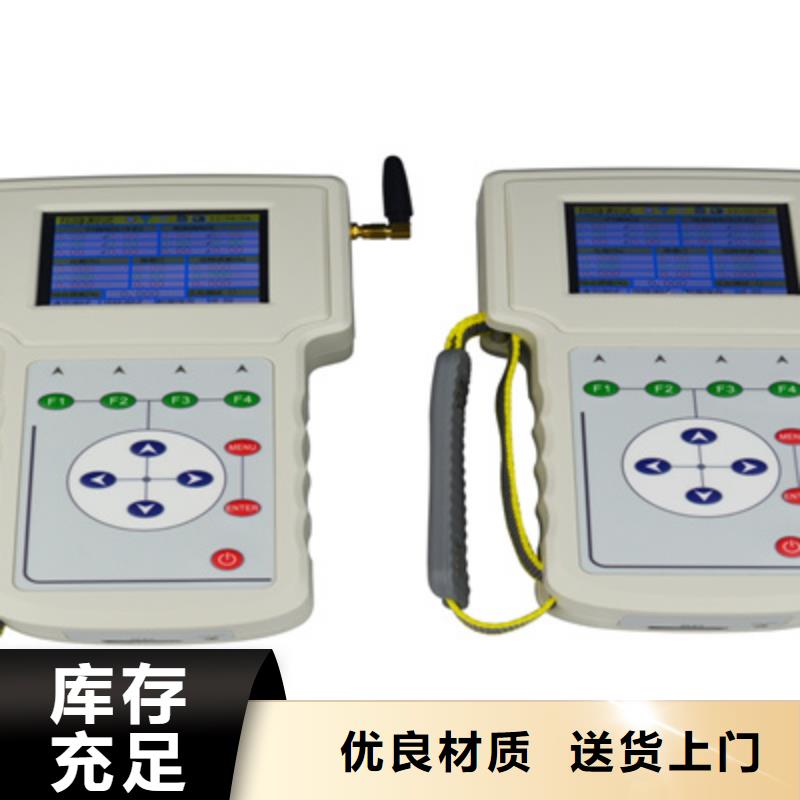

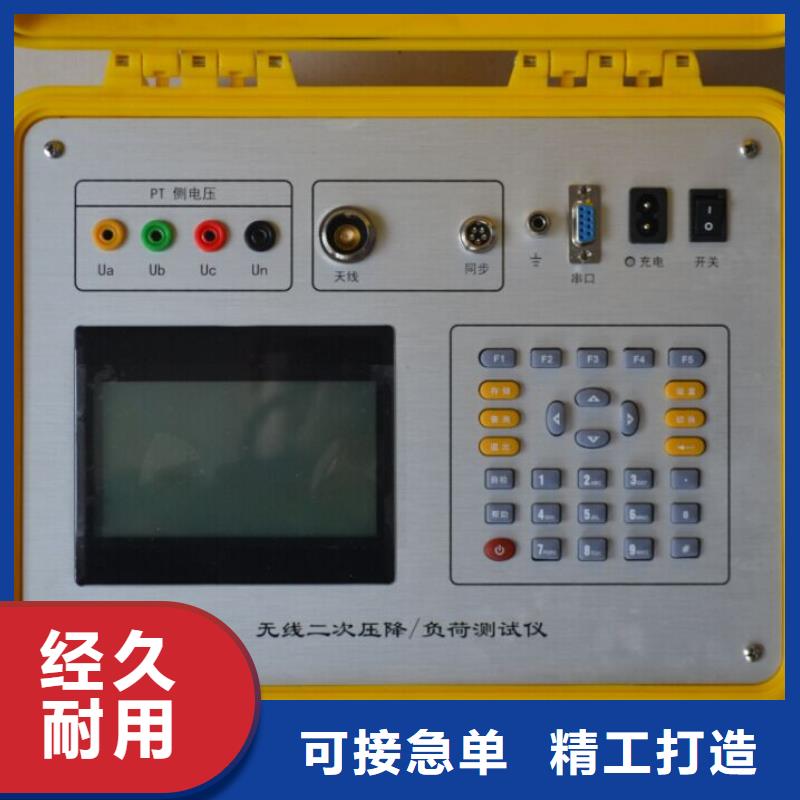

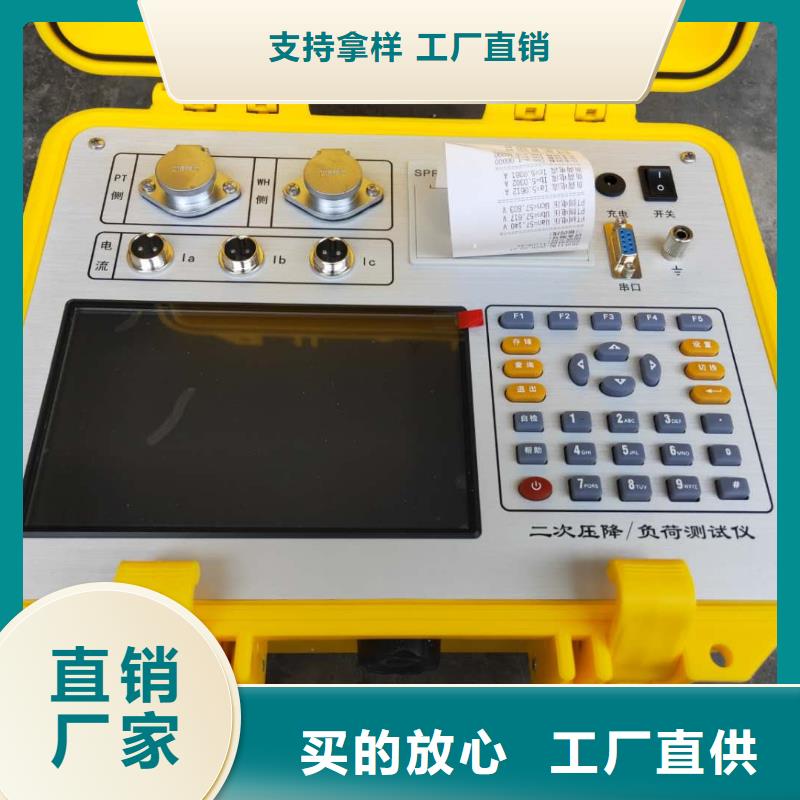

二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压,由于测试线过长,就很容易造成PT二次的短路情况,这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试,这种方法存在接线麻烦,需要断开电流回路接入测量,读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器,由两台手持测量终端组成,每台手持终端单独使用时,可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值,相位等参数,可以测量单相或者三相电压互感器二次压降,二次负荷,测试现场不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引起的电网事故,既保证了电能计量的准确性,又不影响电网的稳定运行,解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题,无需GPS,无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路,简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小,重量轻,携带方便,接线简单,测试准确等优点。

二次压降负载测试仪历史记录界面操作:在主界面下,通过”键选择“历史记录”,按“ENTER”键进入该界面如下图所示:在本界面下,通过“键来选择当前记录和翻页。按下F1键,查看当前记录,当前记录分两屏显示,屏显示测试时环境参数,第二屏显示实际的测试结果。界面如下图所示。按下F2键,删除当前记录此时只是在内存中删除了记录,并没有在存储器中完成删除的操作,需要按下“MENU”才真正完成删除的操作。按下F3键,导出数据导出数据是将保存在内部存储器的历史记录,全部保存到SD卡里,以当前时间年月日小时命令的文件里,如当前时间是2016-05-28 09:20:30, 则此时导出文件的名为:.DAT文件。按下F4键,清空记录清空记录是指将保存到内部存储器的所有历史记录删除。它不会删除SD卡里的数据。七、系统设置界面操作:系统设置界面包括了当前时间的设置以及自动关背光时间的设置。通过“←”“→”键选择要更改的项目,然后通过“↑”,“↓”键来完成更改。界面如下图所示:按下F1键,恢复默认的关液晶背光时间按下F2键,保存当前设定的关背光时间按下F3键,保存当前设定的时间按下F4键,返回到主菜单八、二次负荷在线测试1、测量接线3线PT负荷测试接线在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上;用A、C(分别接到测量终端的I1,I3上)两把钳形电流互感器分别接到PT侧A、C相上,注意:相别一定要对应,否则测试结果不正确。接线图如下所示:4线PT负荷测试接线在PT侧进行测试 ,PT侧A、B、C、N相电压线分别接到测量终端的U1,U2,U3,UN端子上;用三把钳形电流互感器分别卡到PT侧各相上

二次压降负载测试仪电压互感器电压与负荷特性目前对互感器误差测试时,通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试,但互感器运行过程中实际二次负荷是多少?是不是就是互感器铭牌上规定值?互感器在实际二次负荷下的误差是多少?为了解决上述问题,实际测试互感器二次负荷就显得特别重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不方便也不。我公司产品采用钳型电流互感器(钳表)对线路电流进行采样,方便用户使用。另外有些公司产品采用取PT电压作为仪器工作电源,这种方式不是很,在这种方式下,相当于给PT/CT增加了负荷,同时仪器变压器的瞬间激磁电流很可能引起系统保护动作,影响供电。我公司仪器采用大容量锂电池作为仪器工作电源,既可以保障系统又可以给仪器提供比较纯净的电源,避免现场电源干扰,保证测量精度。
