以下是:高低压开关柜通电试验台微机继电保护测试仪优良材质的产品参数
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率10
工作温度45
高低压开关柜通电试验台微机继电保护测试仪优良材质_天正华意电气设备(南昌市分公司),固定电话:18762195566,移动电话:18762195566,联系人:杨经理,QQ:805146545,平度市平安路2号 发货到 江西省 南昌市、景德镇市、九江市、赣州市、萍乡市、新余市、吉安市、上饶市、抚州市、宜春市 东湖区、青云谱区、湾里区、青山湖区、新建区、安义县、进贤县。 江西省,南昌市 南昌市,简称“洪”或“昌”,古称豫章、洪都,江西省辖地级市、省会、Ⅰ型大城市,国务院批复确定的中国长江中游地区重要的中心城市、鄱阳湖生态经济区中心城市。截至2021年,全市下辖6个区、3个县,总面积7195平方千米。截至2022年末,南昌市常住人口为653.81万人。
【新品发布,视频先行!】高低压开关柜通电试验台微机继电保护测试仪优良材质产品,等你来探!


以下是:高低压开关柜通电试验台微机继电保护测试仪优良材质的图文介绍


高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合,以去除加工过程中产生的毛刺并进行形状修正,使出厂后的开关工作在的机械状态,针对断路器生产厂家的需求,研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑,通过专用磨合软件行进参数设置和磨合测试管理,可同时对六台断路器进行磨合测试,并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观,参数设定、时序控制快捷简便,极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差,易使分、合闸线圈烧毁的缺点,有效的保护了断路器的完好性。高压开关磨合测试系统操作简单,是断路器厂家设计和测试断路器的理想工具,更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能:可以按预设的参数进行单分、单合、合分、重合闸操作,寿命试验。2、报警功能:当断路器发生拒合、拒分、误合、误分时,窗口软件及语音提示报错并切断电源停止操作。3、保护功能:当发出合(分)闸命令后,经过适当延时,自动切断合(分)闸电源,防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。 4、各工位独立运行:磨合测试系统有独立控制断路器的功能,当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时,系统对其进行报警,停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后,软件有信息提示,系统自动停止操作命令,切断电源。6、时间设定灵活:分、合闸间隔时间可单独设定,整定范围:0.1-25秒;分、合闸输出时间可设定,整定范围:0.1-25秒。7、电源输入灵活:每个工位的操作电源独立设置,即可交流输入也可直流输入。三、主要技术参数1、电源:AC220V±15%;50Hz;2、整机功耗:≤50W;3、内部触点承受电流10A;4、输入电压:240V;5、湿度:≤85%RH;6、温度:-10℃—50℃;7、外形尺寸:370mm×280mm×160mm;8、重量:6kg



高低压开关柜通电试验台 漏电保护调试:(以JDB-225;660V为例)在测试台工作电压41.4及30.6伏二种情况下,在测试保护器上的接线柱33和9之间接上可调电阻,阻值由大(27K)至小(17K)逐渐变化,直至不能启动为 止,记录此时阻值即为漏电闭锁电阻R闭。5:缺相保护测试:对于单相保护器,如JDB-80、DZB-1等在正常启动后,将电流调压器调零(相当于缺相),保护器能够自动跳闸,表示缺相保护完好。对于JDB225,80A为例,中间B相缺相,(即用导线将B相连结短路),将电流调至1.05倍(84A)并将电秒表清零,开始计时,小于2S跳闸表示缺相功能完好。6:测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好,按下启动按钮,调整输出电流,即可作额定电流或过载电流试验,热继电器动作后能自动跳闸并计时。7:熔断器测试:这是破坏性试验,只能用于抽检,将熔断器两端接于大电流接线柱上,可作额定电流或过载电流试验六:真空接触器三相同步试验方法1:按图接好真空接触器连接线2:将0-400V信号调整到和真空接触器线圈电压相符,按下三相计时按钮,大概2-10S,看电秒表三相数值是否一致,三相时间不能相差3%即可七:0-1200V1:按下面板1200V控制,调整水平面板上调压器,即可调整0-1200V输出,接线端子在控制柜后面,“UA、UB、UC、O”八:电阻调整方法0-145K电阻调整,左边是0-10-20……90K 调整,中间是0-5K-10-15K……45K右边是0-1K-2K……9K调整;假如需要35K电阻,那么先将左边选择开关拨至30K,中间选择开关拨至5K,右边选择2K将电阻输出开关拨至“投”电阻输出即为“37K”




天正华意电气设备(南昌市分公司),现货优质低价是我们的承诺!!时间与信誉是我们的宗旨!!!公司热诚欢迎各界顾客前来参观指导,看货,常年主营 蓄电池测试仪种类规格齐全.欢迎参观指导,看货订货!客户di yi、信誉至上是我们的服务的宗旨,您的满意是我们z u i大的欣慰!

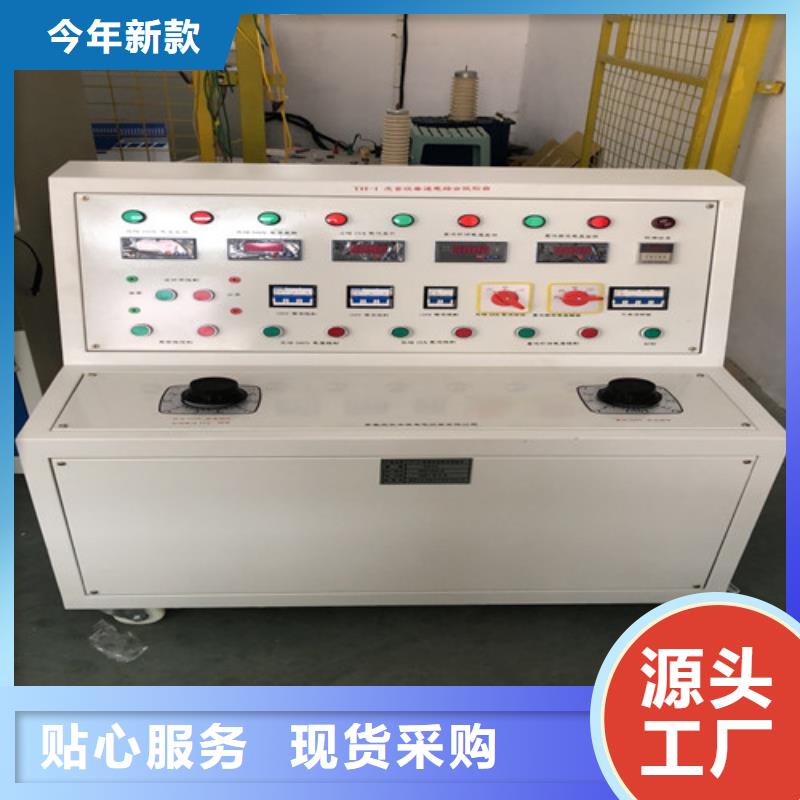

高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。二、技术参数:输入电源:三相四线AC380V输出电压及电流:1、三相AC100V输出(固定值)一组2、三相AC 0 – 10A输出(10A,可调值〉 一组3、交流电压输出三相AC 0 –450V,220V时,电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出(接线柱)二组6、三相AC380V输出(固定值,接线柱) 一组7、单相24V,36V,110V,220V直流固定输出 一组8、带计时功能9、外形尺寸:550*750*800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制,输出端为接线柱。根据用户特殊要求,参数中2、3、4、项,可以同时合闸,没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制,只要总电源开关闭合,即可输出单相AC220V输出(固定值)、三相AC380V输出(固定值)。3、图二中的 “24V、36V、110V、220V为直流固定输出,根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的,为了测试的方便,我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中,若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例:1、接通输入电源AC380V2、检查并确认接线是否,接通总电源开关3、将调压器回零,并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮,缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。5、试验完毕后,先按面板上交流操作电压的“分”钮。然后,断开总电源开关
