变压器绕组变形测试仪-【配电自动化终端测试仪】源头厂家供应严格把控每一处细节
更新时间:2025-06-01 11:53:39
Tags: 变压器绕组变形测试仪

如果你想要更深入地了解我们的变压器绕组变形测试仪产品,那么请务必观看这部视频。它一定会给你带来意想不到的惊喜和收获。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

变压器绕组变形测试仪,型号齐全,可根据客户需求定制,产品多元化,可满足您的多种需求,【天正华意电气设备(镇江市分公司)tianzh3611-3】知道,每一次选择变压器绕组变形测试仪都是对我们信任的投票,所以我们始终坚持用心做好每一个细节,让您的信任转化为满意和价值。联系人:杨经理,地址:平度市平安路2号。

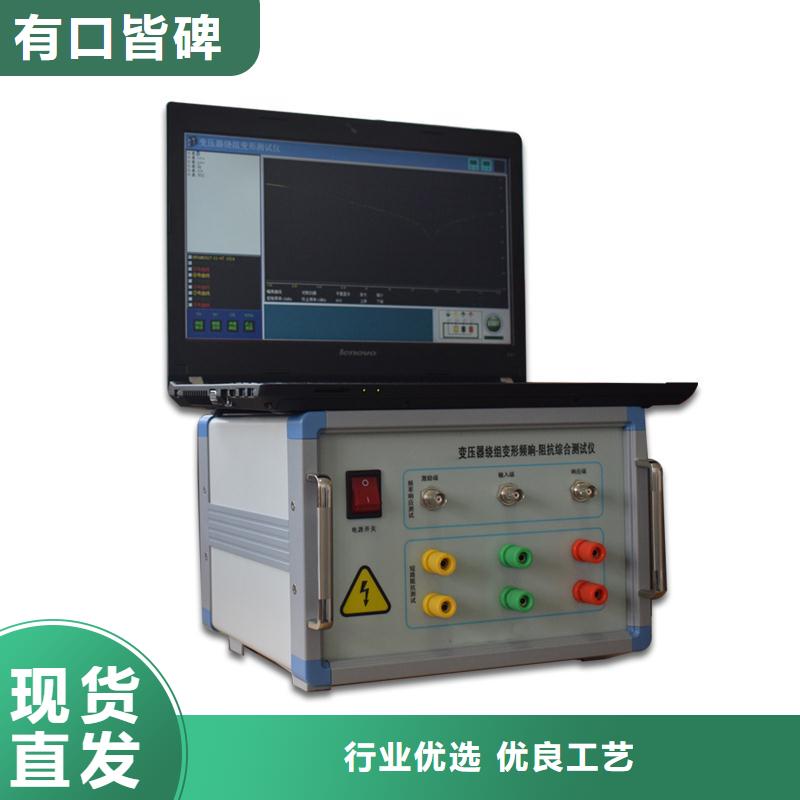

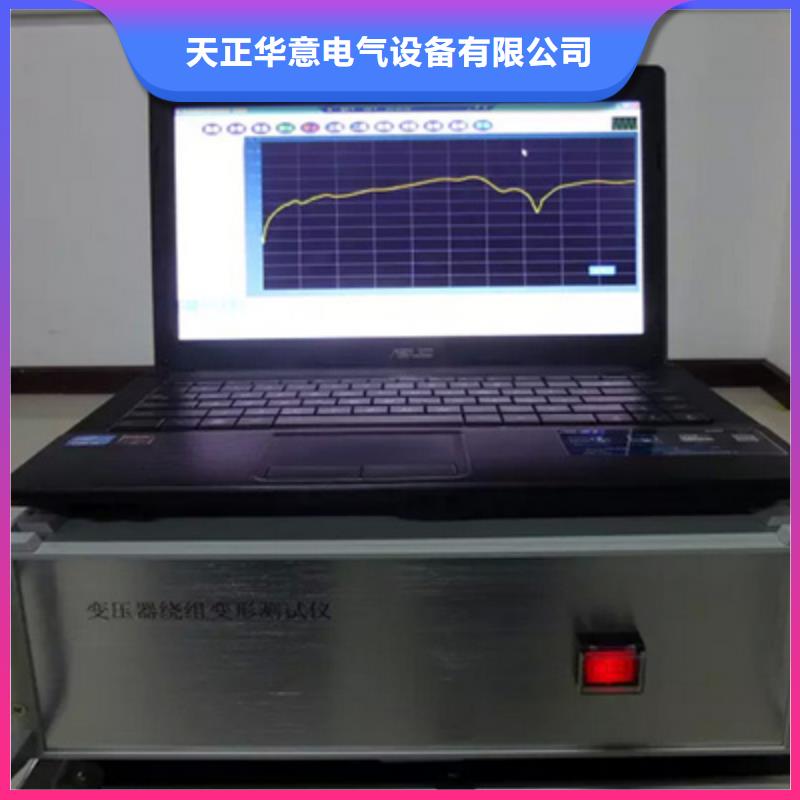

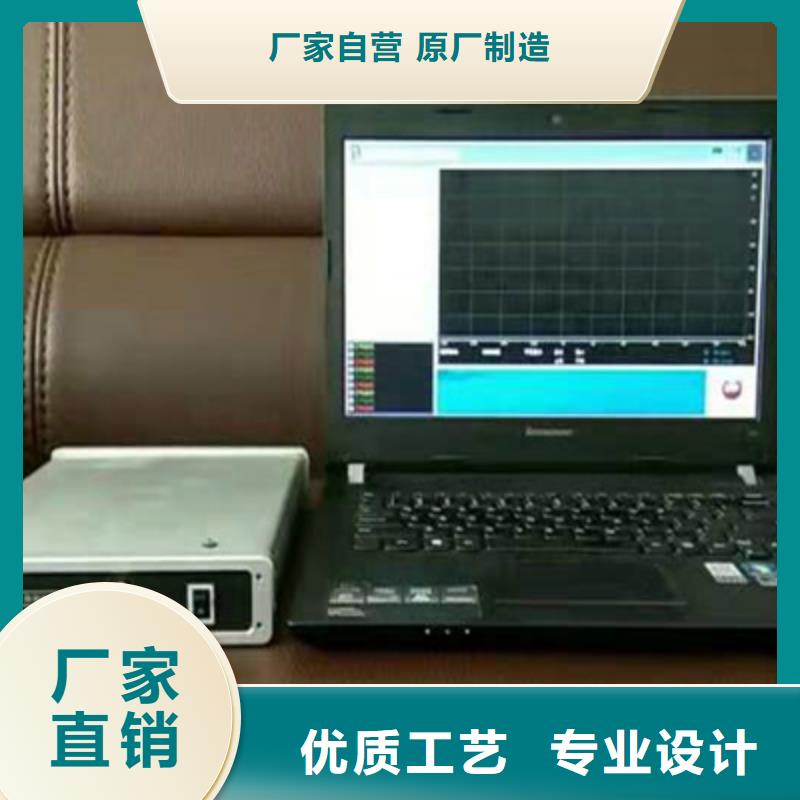

变压器绕组变形测试仪四、频响法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成,测量部分是高速单片机控制,由信号生成及信号测量组成。测量部分使用USB接口与平板电脑或者笔记本电脑连接。2.在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器具备多种频率线形扫频测量系统测量功能,线形扫频测量扫描频率高达10MHz,频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。4.仪器智能化程度高,使用方便,具有自动量程调节,自动采样频率调节等多种功能。5.软件采用windows平台,兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。6.提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。7.软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。8.软件人性化特点明显,测量的各种条件多为选择项,变压器详细参数可保存用做诊断参考,并且不用在现场输入,可以以后再添加修改信息,使用起来更加方便。9.软件智能化程度高,在输入、输出信号连接好之后,设置好条件参数,就可以完成所有的测量工作,并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器(容量、电压等级不限)进行绕组变形测量,总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。12.可使用三相全自动测量方式,将三相测量线一次接好,无需每次测量一相后换线,自动完成三相测量,自动保存测量结果。

变压器绕组变形测试仪调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框,将所需数据文件打钩并加入到文件列举窗口,(软件界面的正上方)。当列举窗口的文件被选中后,其所包含的曲线数据会显示在曲线坐标系,曲线的数据分析结果会显示到数据分析列表中。(软件界面的正下方)。再双击文件名称或者单击文件名前的选择框,就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告,并可输出到Word文档提供查看和打印。注意:不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线,将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果,如果是同相的两条曲线,将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告,可进行查看和打印等等。13.6分析数据曲线调入数据文件后,可用线性坐标或对数坐标显示波形,也可以使用二维或三维模式查看多种曲线,选择“数据”工具栏项目,可以打开数据文件所在的文件夹,方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”,可设置高中低频段的范围,将影响报告中的相关系数和均方差显示。

变压器绕组变形测试仪菜单栏进入软件,左上方即为菜单栏,分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。12.1.1系统12.1.1.1开始测量,开始进行变压器测试工作,但一般在开始测试前需要设置一些参数,所以建议一般在测量区域(下面会详细介绍)进行开始测试的过程。12.1.1.2分析测试报告,根据当前的测试曲线数据,显示出详细的测试报告,但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数,所以建议一般在曲线分析区域(下面会详细介绍)进行显示分析报告的过程。12.1.1.3连接设备,如果运行此软件的时候未连接USB线,可在确认USB线已连接和测试仪器已通电的情况,选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后,再运行本软件。12.1.1.4选择无线端口,这个是蓝牙的连接方式的设置。12.1.1.5退出系统,使用完毕可以选择此项目离开。12.1.2查看12.1.2.1二维显示,当前测试曲线和查看历史曲线的坐标为二维平面。此时可观察多条曲线是否相同。12.1.2.2三维显示,当前测试曲线和查看历史曲线的坐标为三维立体。此时可观察多条曲线各自的细节。12.1.2.3线性曲线,当前测试曲线和查看历史曲线的坐标X频率为线性增加的。此时可观察曲线不同的频率段细节。12.1.2.4对数曲线,当前测试曲线和查看历史曲线的坐标X频率为对数增加的。此时可观察曲线在低频率段细节。
