试验变压器,在莱芜买试验变压器认准【天正华意电气设备(莱芜市分公司)tianzh3611-3】,IyUh7tjE1品质保证行业资讯,无论您是新客户还是老客户,我们都将竭诚为您服务,为您提供产品和服务。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

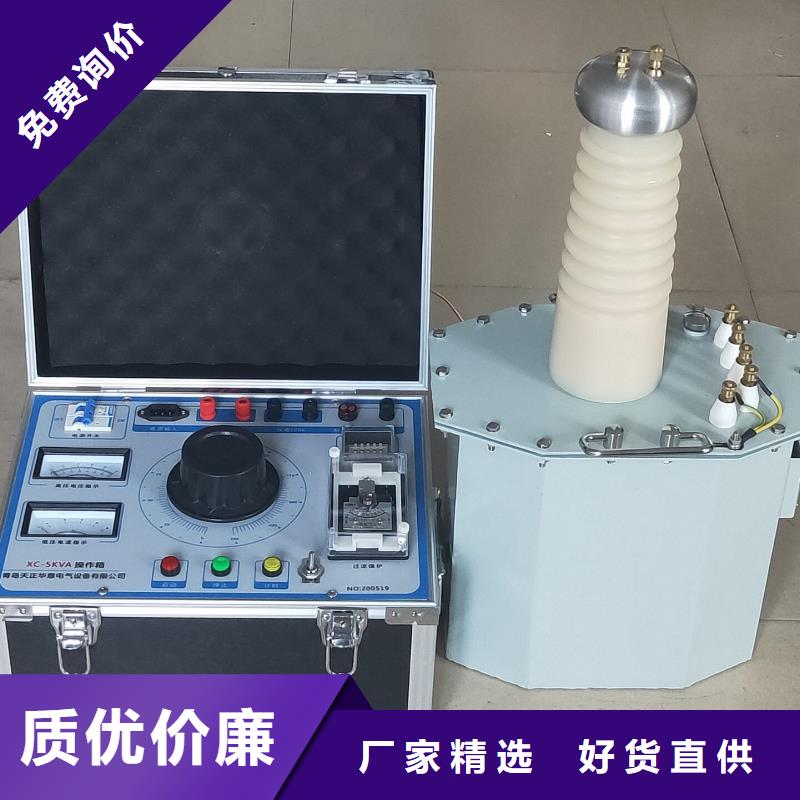

试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

试验变压器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受25A电流冲击。（4）电源接入仪器面板的“电源输入”端子，切勿接入其他接线端子，以免损坏设备。（5）仪器与变压器连接时,注意各个接线柱与试验变压器的一一准确连接，切勿将控制箱的输出端接到试验变压器的仪表端子，以免损坏设备。（6）本设备的承受电流为25A，所以设定过流保护的电流值应不超过25A。（7）在通电情况下，不得插拔任何接线。（8）当在室外时，请勿将仪器长时间置于太阳下曝晒。2.3 测试准确度方面设备应缓慢升压，保证设备显示电压及电流的准确性。2.4 操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭紧急停止按钮，并重新检查接线。3、技术特征3.1 名称和分类（1）名称：5kVA操作箱。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。3.2 主机结构型式与尺寸（1）型式：一体化便携式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用电源（1）电压：AC220V±10％（2）频率：50Hz±1Hz3.4 使用环境要求（1）环境温度：-10℃～40℃（2）相对湿度：≤80％3.5 性能（1）绝缘电阻：＞2MΩ（2）泄漏电流：＜3.5mA（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。3.6 测量精度本仪器电流测量精度等级为±5％本仪器电压测量精度等级为±5％3.7 测试项目（1）输出电压：AC0～250V（2）输出电流：AC0～25A

试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
