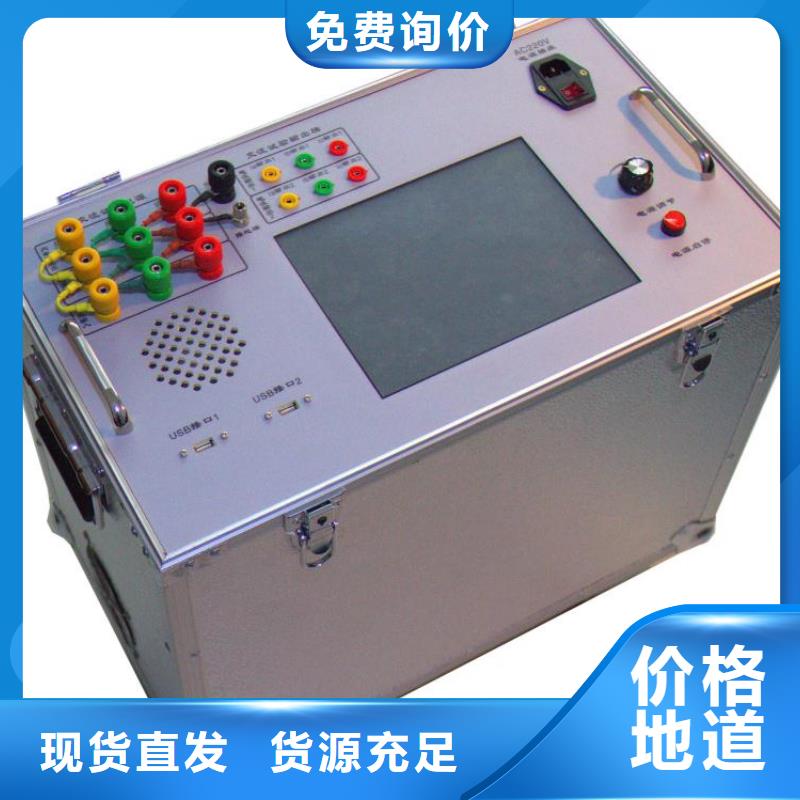

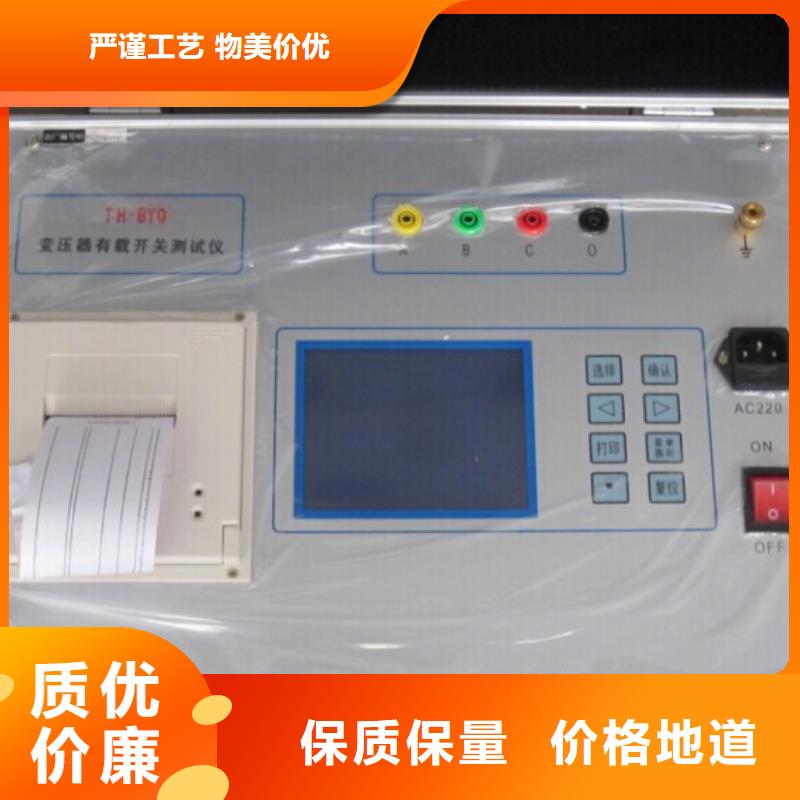

变压器有载开关测试仪专业工厂,集研发、设计、生产和销售于一体,【天正华意电气设备(三门峡市分公司)tianzh3611-3】生产的变压器有载开关测试仪规格齐全,质量过关可放心选购,如果您对我们的产品感兴趣或需要更多信息,请随时联系我们。联系人:杨经理,地址:平度市平安路2号。

变压器有载开关测试仪测试过渡时间及电阻值测试完毕后，如图A相直流测试波形，先将波形显示区域左边的卡尺定位到测试波形跳变处，然后点开该相波形的数据数据显示标签，点击选择“R1”标签，该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后，点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。图十三分析界面如图十四、图十五所示，在界面的“波形参数测量区”中设有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”选择并打开其中某一项，如选择“A-相（mS）”，下拉菜单显示“T1、T2、T3”, 点击其中某一项，在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间，“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块，可拖动游标尺左右平行移动，将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，选择点击T1（或T2或T3），在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑，可以确定过渡波形的三相开断不同步时间，三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据：“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间，“三相相差”是计算出三相“T1”时间值的误差值

变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线

变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
