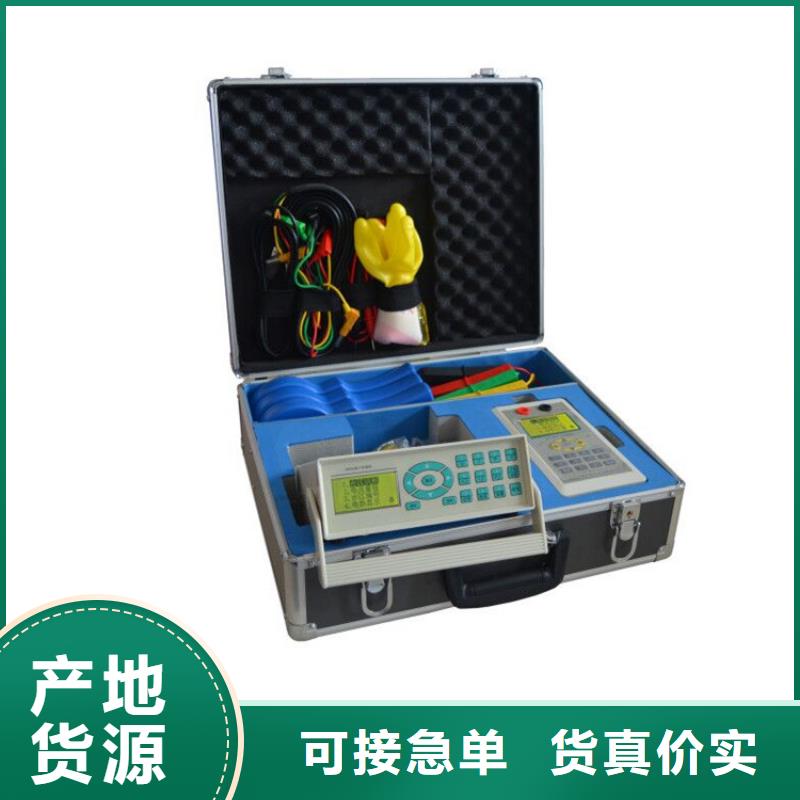

诚信商家【台识别仪】_交流标准功率源研发生产销售-拥有核心技术优势
更新时间:2025-05-28 12:25:37
Tags: 台区识别仪

想知道台区识别仪产品有多棒?看视频就够了,它比千言万语都更有说服力!
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH-68 |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |

免费咨询台区识别仪,采购台区识别仪认准【天正华意电气设备(恩施市分公司)tianzh3611-3】,lcxnJ6ViE厂家直销,型号齐全,量大从优,今日产品资讯联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

台区识别仪分机设置在分机的主菜单界面下,通过键移动光标,使光标选中分机设置”,单击“确定”键,进入分机设置界面(如图24所示)。也可在主菜单下,直接单击“4”键,进入综合测试界面。图24此项功能主要是针对当采用主分机是采用“单分机”模式,还是采用“多分机”模式。请在“当前分机模式”中,通过“←”、“→”键来选择分机工作模式。当工作在多分机的模式时,请选择“多分机模式”,并在这些分机中设置分机编号,注意,分机编号不能重复;当工作在单分机模式时,请选择“单分机模式”。5.7 数据查询当需要查阅分机已保存数据时,在分机的主菜单界面,通过“↑”、“↓”键移动光标,使光标选中“5 数据查询”项,单击“确定”键,便可进入数据查询页面(如图25),或在主菜单界面直接单击数字键“5”键,也可直接进入数据查询页面。图25当分机并未存储数据时,将显示“无数据”,否则,将显示变压器的编号、该变压器下安装的电表总数,以及A、B、C各相安装的电表总数。由于显示空间有限,其他详细记录,不在此处显示。通过单击“↑”、“↓”可以翻页查询不通的变压器编号记录。单击“→”键可以删除所有数据。5.8 数据上传为了更详细直观地查询分机所保存的数据,我们开发了配套的上位机数据管理系统,该系统可以接收分机所传上来的所有数据,并将其详细分类存储。这样,在上位机管理系统中除了可以看到变压器编号,各相的电表总数及总的电表数量外,还可以查看三相的平衡程度,并将详细报表打印出来。该项的具体操作请参看“台区识别仪数据管理系统使用说明”。

台区识别仪一旦分机接收到完整的主机载波信号帧后,将显示该测试线路的主机编号(也就是变压器编号)、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多,无法在一屏中完全显示,可以通过“↑”、“↓”键上下翻页查看(如图20~22所示)。当分机接入待测线路,大约10秒后仍未接收到完整的主机电力载波数据,分机将提示“该线路未安装主机”。在该界面单击“取消”键,将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下,通过“↑”、“↓”键移动光标,使光标选中“3、脉冲测试”,单击“确定”键,进入脉冲测试界面(如图23所示)。也可在主菜单下,直接单击“3”键,进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同,即红、黑测试线歪头接到仪器的接线孔,表笔端接到待测线路,分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上,切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面,分机将发送一组脉冲电流信号。并提示用户,可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下,当分机发出电流脉冲时,借助第三方通讯方式,查询当分机发出脉冲电流后,主机是否接收到了有效脉冲电流信号。如果收到信号,主机将显示发出该信号的分机所在线路的表户及相别信息。

台区识别仪台变互测初始屏(分机)图十二中可见:主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时,开始发起测试,测试完毕后,有关联的台变的所加设备会有结果显示,主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏(主机)图十六、台变互测结果屏(分机)主机显示的测试结果为:分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果,包括:有关联的主机编号、所在相别,同时给出与其联结的对应关系。(6)电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示,在屏幕的上部分显示出实测矢量六角图以及各个参量实际值;屏幕的下半部分是电参量部分的数据,包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。(7)波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形,波形实时刷新,能直观的反映出被测信号的失真情况(是否畸变、是否截顶),本屏中显示当前显示为Ua、Ia的波形 , 用【上下】键来切换不同的显示通道;可切换为B相电压、电流的波形,C相电压、电流的波形,A、B、C三相所有的电压的波形,A、B、C三相所有的电流的波形,A、B、C三相所有的电压和电流的波形;可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。
