手持式超声波局部放电检测仪专业工厂,集研发、设计、生产和销售于一体,【天正华意电气设备(烟台市分公司)tianzh3611-3】生产的手持式超声波局部放电检测仪规格齐全,质量过关可放心选购,如果您对我们的产品感兴趣或需要更多信息,请随时联系我们。联系人:杨经理,地址:平度市平安路2号。

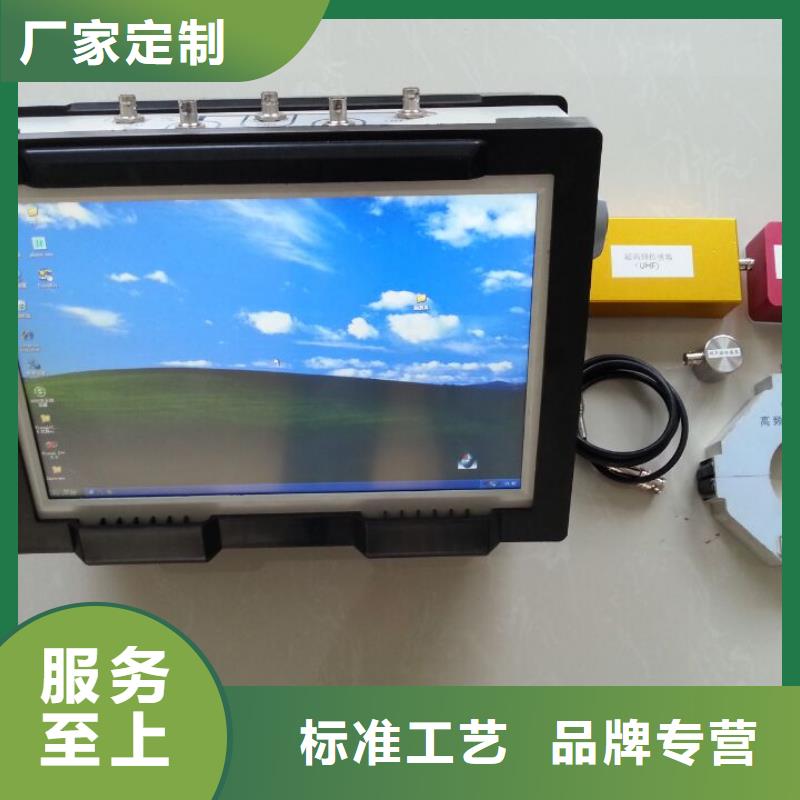

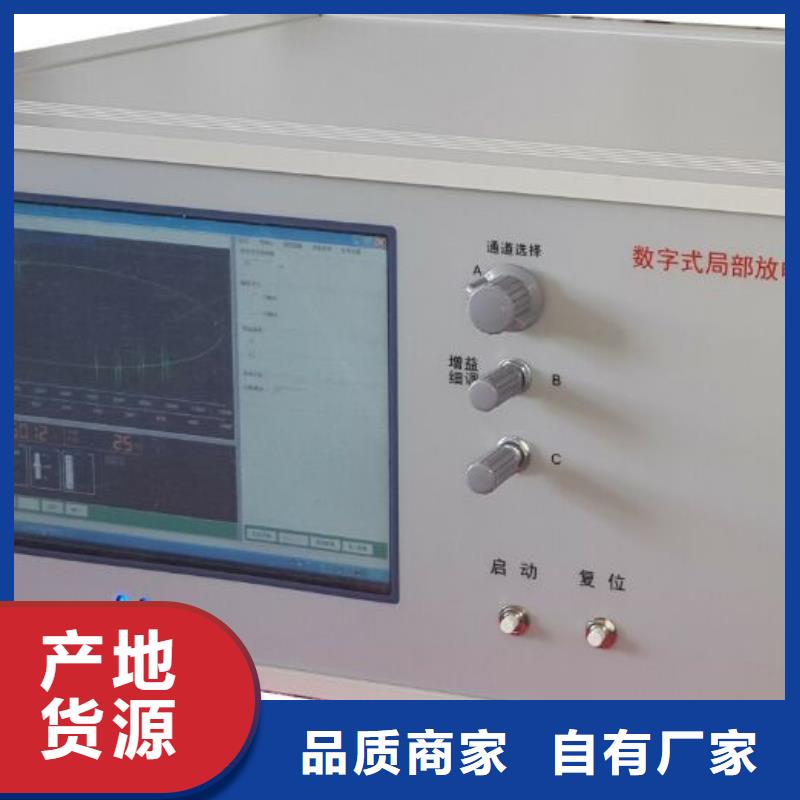

手持式超声波局部放电检测仪概述近十年来，我国城市电网中大量采用XLPE电力电缆输配电。但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电[2]。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化终导致绝缘击穿，造成严重事故。据有关资料统计，电力系统中的电力电缆的事故主要发生在端头及中间接头，事故原因很大程度上取决于接头的施工条件和施工技术。为了保证电力电缆的运行，要求在接头做好后进行耐压和局部放电的试验。同时，对已经进入运行的电缆也能经常测量其局部放电以评估其绝缘状态。针对运行的电缆，通过测量端头及中间接头的接地线的高频脉冲电流信号，然后根据信号的时域波形、幅值相位（PRPD）谱图以及频谱等综合判断电缆是否存在异常。技术原理简述系统采用模块化设计，其结构原理如图所示。系统的总体结构如上图所示，通过安装在交叉互联接地线上的高频电流接地传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至测试仪的前端处理采集单元，对模拟信号经过放大处理、模数转换后获得电缆接头处的放电信号。将计算获得的放电数据写入存储单元并在面板上显示。系统的功能和特点1) 通过高频脉冲电流信号判断是否存在局放异常信号、局放异常信号的强度和可能类型，通过诊断定位设备进行故障诊断定位。2) 具备对局部放电信号幅值、频次、相位等基本特征参量进行检测和显示的功能。3) 提供局部放电三维相位分布图谱（PRPS）用于描述放电特征的图谱信息4) 具备放电类型识别功能，可通过图谱对比，判断电力设备中的典型局部放电类型。5) 提供不同类型信号（电晕放电、内部放电、沿面放电等）的相位图谱、放电脉冲时域脉冲波形、幅值、相位等特征参数。6) 提供局部放电一段时间的相位分布统计图谱（PRPD）用于描述放电特征的图谱信息7) 当现场噪声信号幅值较高时，可通过设置数字带通滤波提高抗干扰强度，分离出明显的典型放电脉冲

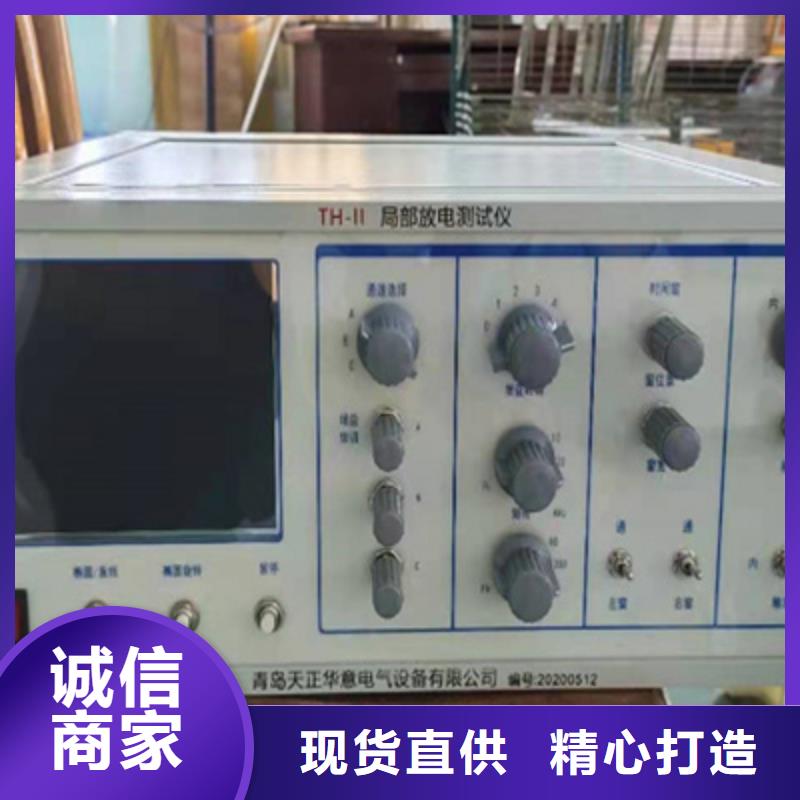

手持式超声波局部放电检测仪技术指标4.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、开关柜、电缆等高压电气设备的局放带电巡检。4.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》4.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m4.4 主机技术参数测量通道： 2个独立测量通道采样速率： 每通道1.8MHz本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池： 连续工作4小时以上4.5 传感器技术参数 4.5.1 超声传感器 测量量程：-11～68dBμV；分辨率：1dB； 误差：±1dB；传感器灵敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；传感器中心频率：20～200kHz；传感器直径：不大于50mm；外差频率：38.4kHz。4.5.2 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC4.5.3 TEV传感器 传感器：容性； 测量量程：-20～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：3～100MHz； 脉冲/周期值：655；门限调节范围：3～57dB 信号传输方式: 50Ω同轴电缆4.5.4 超声可弯探头传感器中心频率：40kHz； 分辨率：1dB； 误差：±1dB；

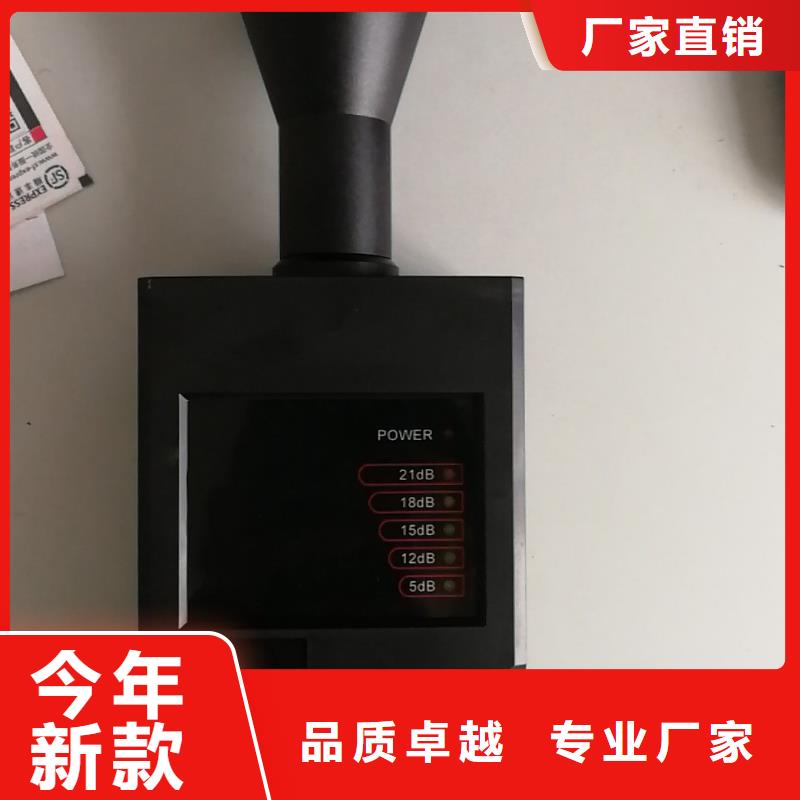

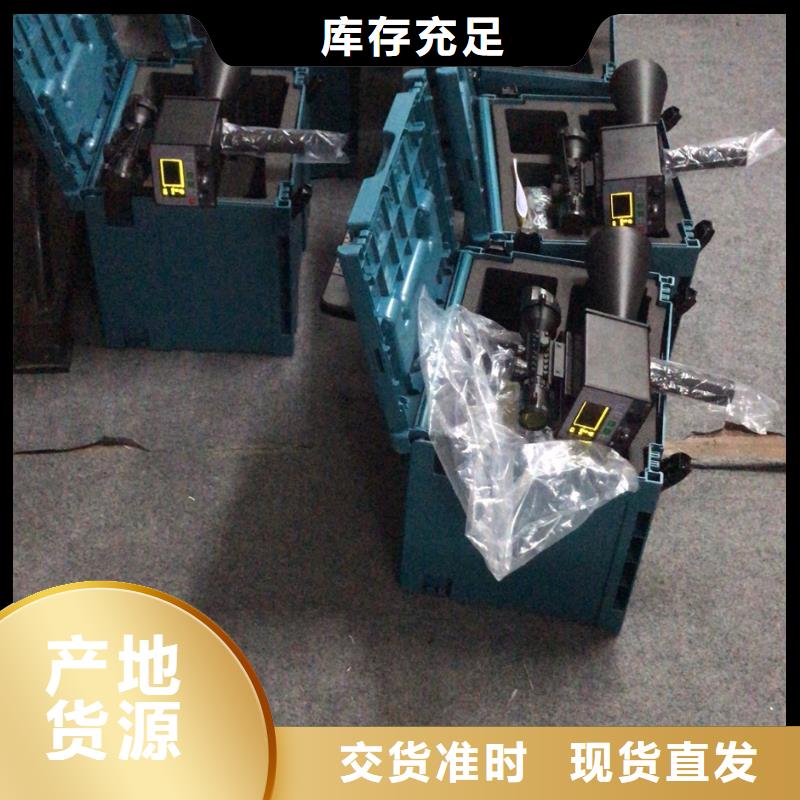

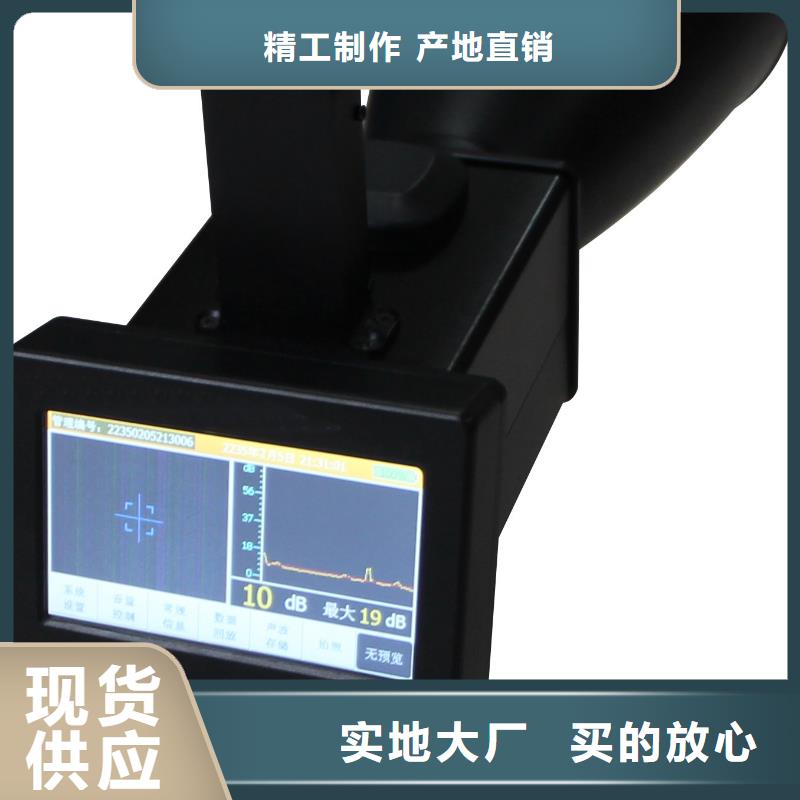

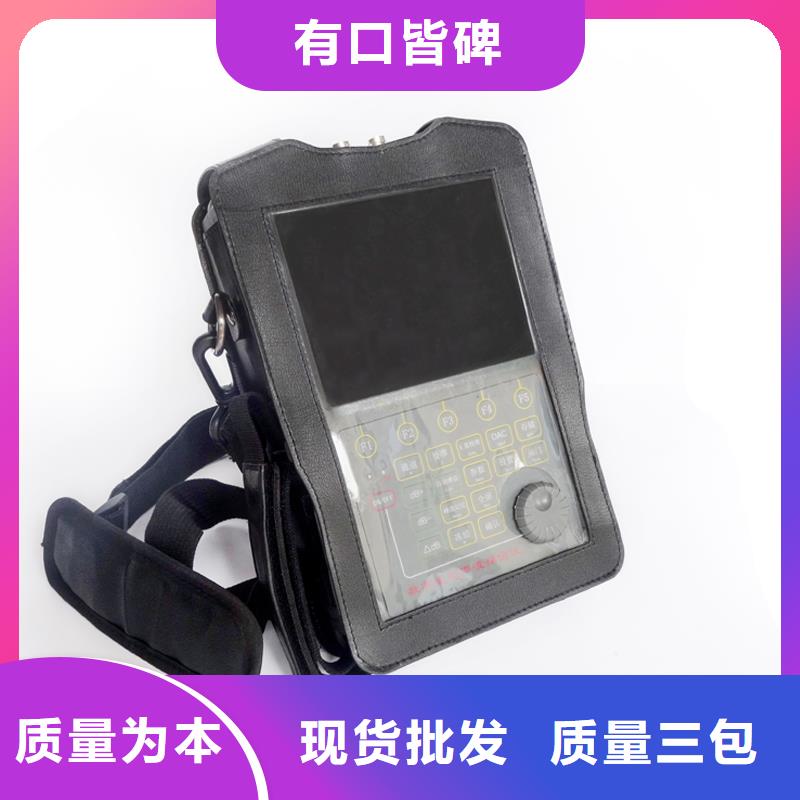

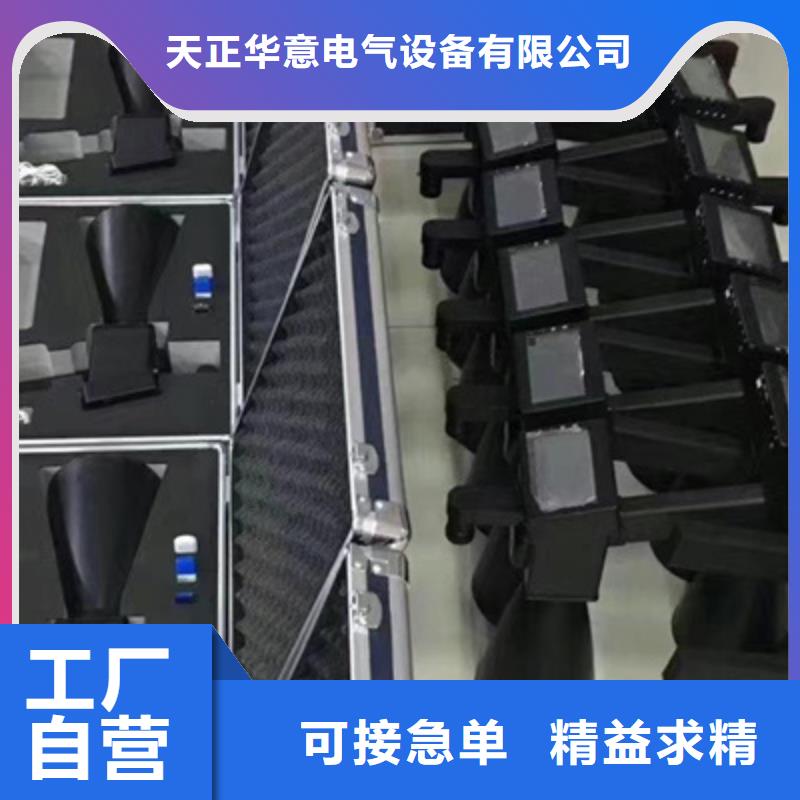

手持式超声波局部放电检测仪特点（1）喇叭型聚能器，枪型外型，放可传输到后台，手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）具有车载巡线功能（3）温湿度显示，GPS定位功能。（4）信号接收范围：远可达50m。（5）信号放大倍数大、灵敏度高。（6）强度适中的绿色激光描准，阳光下人眼易跟踪。（7）天线为雷达式军用环焦天线，聚焦能力强。（8）显示器可时时显示波形，并可存储有价值的波形。（9）定位准确，可靠，简单实用。（10）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（12）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（13）先进，状态检修的好帮手。三、技术指标结构喇叭聚能手持式电路系统具有抗干扰滤波的模拟电路及数字电路频率范围异常超声波信号都有的40Hz（窄频传感器）显示16×2液晶显示并有背光存储可覆盖存储99次显示波形天线喇叭型聚能器电池锂电池操作温度-10℃～50℃探头接触式探头，非接触式探头耳机 豪华噪音衰减耳机，可配合使用帽指示dB值，频率，电池状态灵敏度可检测-40dB的放电量 （峰峰值1mv时为0dB）尺寸铝制便携箱55×47×20cm重量主机：1.5Kg 全套：8Kg四、结构:
