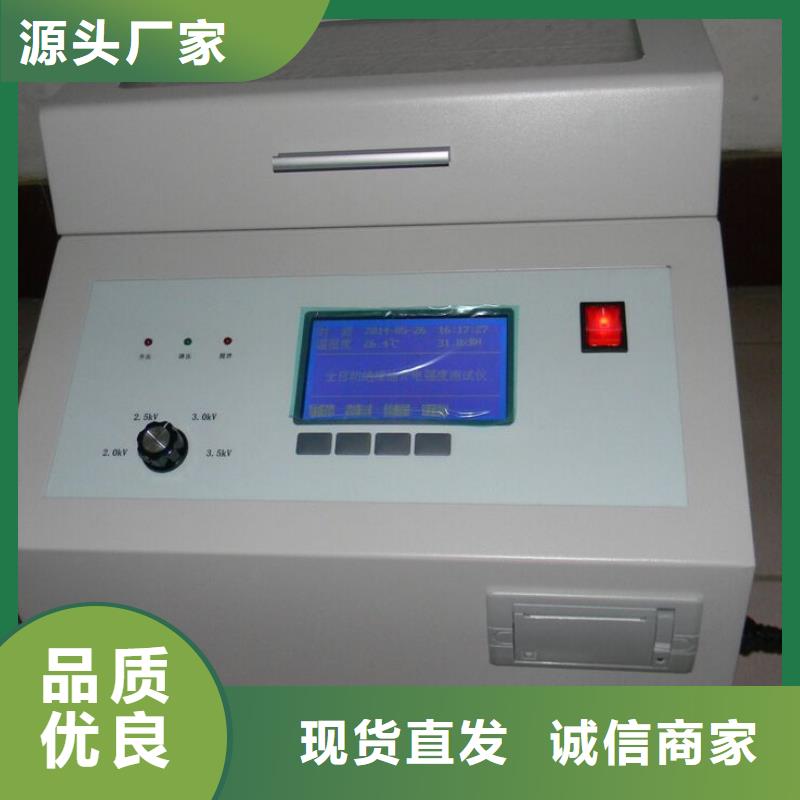

绝缘油介电强度测试仪概 述绝缘油介电强度测试仪是我公司科研技术人员，依据标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。 二、仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量1.5 kVA2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg

绝缘油介电强度测试仪仪器及材料要求绝缘油颗粒数检测仪由自动颗粒计数仪、超声波清洗器、真空泵、过滤装置等组成。a) 绝缘油颗粒数检测仪：根据遮光原理工作，在测试过程中能自动搅拌样品，不会产生颗粒沉降现象,与自动颗粒计数仪配套使用的传感器，至少能测定粒径 5μm 的颗粒数量。b) 超声波清洗器：工作频率为 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽气速率 30L/min。d) 过滤装置 I：法兰式过滤装置，供过滤清洁液。e) 微孔滤膜：直径为 50mm、孔径分别为 0.8μm、0.45μm 和0.3μm。f) 取样瓶：250mL 玻璃瓶，具塞和塑料薄膜衬垫。g) 量筒：100mL。h) 石油醚：分析纯，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析纯。j) 异丙醇：分析纯。k) 水：蒸馏水或去离子水。2 检测准备2.1 检查环境、人员、仪器满足检测要求2.2 清洁液的制备依次用孔径为 0.8μm、0.45μm 和 0.3μm 的滤膜过滤异丙醇、石油醚和去离子水或蒸馏水等溶剂制得清洁液。用于清洗仪器和玻璃器皿用的清洁液，每 100mL 中粒径大于 5μm 的颗粒不应多于 100 粒。用于稀释样品及检验取样瓶用的清洁液，每 100mL 中粒径大于 5μm 的颗粒不应多于 50 粒。2.3 取样瓶的准备a) 将取样瓶、瓶盖、塑料薄膜衬垫先用洗涤剂进行清洗，再用自来水冲洗，用蒸馏水洗净，烘干。再用清洁液冲洗至颗粒度指标达到本标准 2.3b 的要求。b) 取样瓶的检验。向清洗后的取样瓶中注入占总容积 45％～55％的清洁液，垫上薄膜，盖上瓶盖后充分摇动，用自动颗粒计数仪测定每 100mL 液体中粒径大于 5μm 的颗粒数，不应超过 100粒。超过时应按本标准 2.3a 重新冲洗取样瓶，直至颗粒数不超过 100 粒为止，或取样瓶的颗粒污染度比被取油样至少低两级。

绝缘油介电强度测试仪技术指标1.光源：半导体激光器2.样品粘度：≤100cSt3.流速范围：5～60mL/min（30mL/min）4.在线检测压力：0.1～0.6Mpa样品温度：0～80℃5.粒径范围：1～500μm6.灵敏度：1μm或4μm(c)7.测量标准：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.计数体积：1～999mL9.计数准确性：±0.5个污染度等级10.测试时间间隔：1s～24h11.极限重合误差：40000粒/mL12.数据存储：提供1000组数据存储空间，并支持U盘存储13.水活性范围：0～1aw（±0.05aw）14.水含量范围：0～360ppm（±10％）15.接口：USB接口、电源接口16.防护等级：IP67（防护箱）17.工作温度：-20～60℃18.电源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.体积：400×305×170mm四、仪器结构1.OUT：油品出口2.IN：油品入口3.USB：U盘接口，可将测试数据存储在U盘中4.DC：电源接口5.POWER：仪器开关6.显示屏：显示测试结果、操作菜单等7.打印机：测试数据打印输出 五、仪器安装1. 进排液管连接将仪器放置到待测系统接口的附近，保证位置稳固、无剧烈震动。使用管路将待测系统接口与仪器的进液口进行连接，将排液口连接到废液池。2. 安装或更换打印纸打开打印机上盖，安装或更换打印纸。先确认热敏打印纸安装方向，再将其放入打印机纸仓。注意事项：1.高压环境：如果待测系统接口的压力大于0.6Mpa，则需要加装减压装置（选配）。减压装置安装在待测系统接口与仪器进液口之间（图5-1）。2.开机后，仪器应预热10分钟后再进行测试。3.测试前应使用适宜的溶剂（如石油醚）清洗管路及进样狭缝，以保证测试的准确性。4.测试结束及更换检品时，必须使用适宜的溶剂（如石油醚）进行清洗操作，确保仪器管路清洁后方可关机或进行下一次测试。5.仪器进液口安装有滤网，当液样中杂质过多时会堵塞滤网，影响进样从而引起测试数据不正常，因此要定期清洗进液口滤网，清洗方法详见附录Ⅰ。
