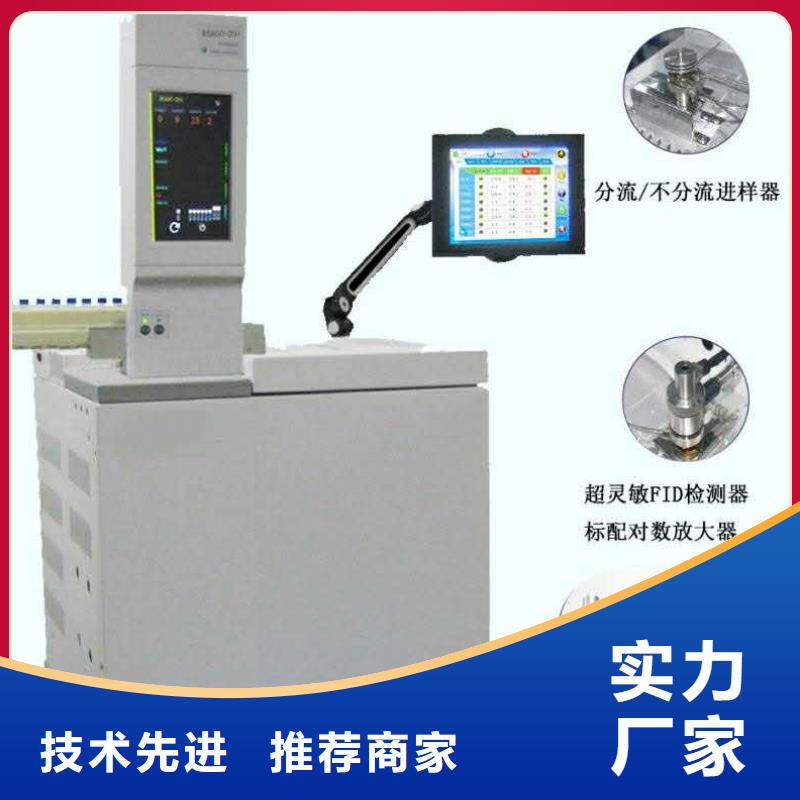

变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。

变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）,连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。
