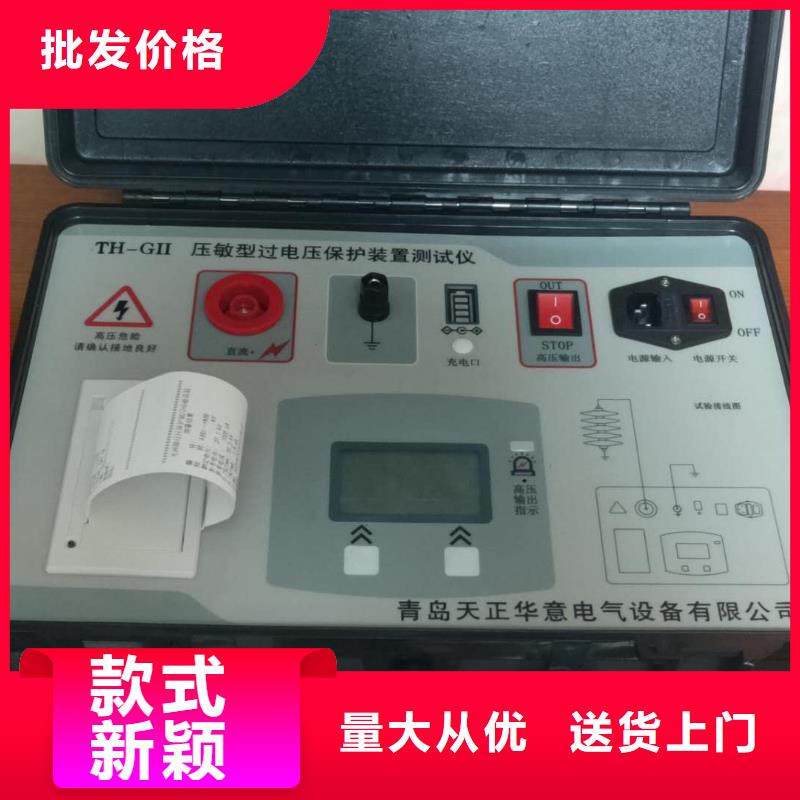

灭磁过电压测试仪1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。

灭磁过电压测试仪主运行界面中单击“过电压”，进入过电压试验界面。界面上方从左至右依次有高压电阻投切选择，用于过电压试验时配置输出电流，此选项为复选框：可以选任意一个，或两个，或全不选。超漏报警限值有300 mA、450 mA和600 mA三个档位，此为单选，默认300 mA。上方中间部分为电压、电流、畸变、频率实测值显示，右侧为运行状态按钮，测试启动时，运行状态绿灯亮起。界面正中为波形显示区，显示电压的实时波形。界面左侧有四个功能按钮，分别是设置，耐压测试，保存和返回。其中设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。“耐压测试”用于切换到电压试验。保存按钮用于测试过程中，抓取当前屏幕上的参数值和波形，默认保存路径为USB口上的随机附赠U盘（自行准备的U盘容量不应高于8GB）。若保存过程中USB口没有U盘，则图形文件自动保存在机器系统的路径NandFlash下。界面如下所示：图五、过电压试验界面当图形保存过程中未插U盘，事后想复制该图形文件步骤如下：只需把U盘插入测试装置面板的USB接口，在主界面上双击界面空白区域6次，退出测试程序。在桌面左上角的“我的设备”图标上双击鼠标左键，并进入NandFlash盘符(此时若U盘已经插入USB接口，在NandFlash同级目录下会出现“硬盘”盘符)。选中NandFlash下待剪切的文件，点“编辑”菜单栏中的剪切命令，回到我的设备目录下的“硬盘”目录下，点击“编辑“菜单栏中的粘帖命令，即可以把数据文件保存到U盘。保存完毕后，若需要重新运行测试程序可以双击“我的设备”—“NandFlash”—“N”或“G”文件即可。(若复制剪切过程中发现不能找到“硬盘”盘符，请插拔U盘多试几次)。
