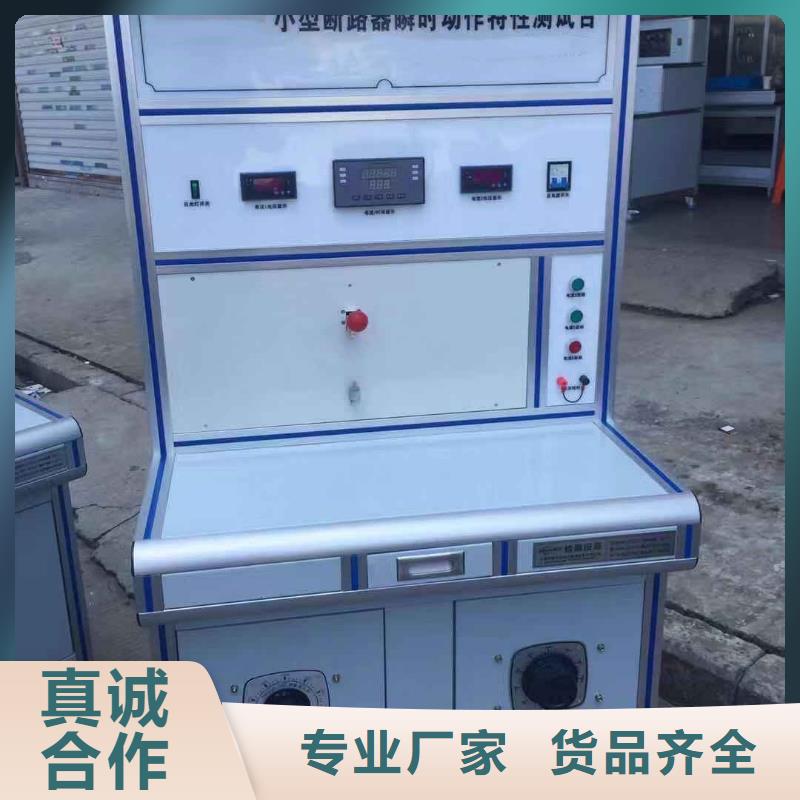

高低压开关柜通电试验台仪器带有过热、过流、过压保护保护功能10.仪器抗干扰能力强，电磁兼容性能强三、技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—500A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

高低压开关柜通电试验台说明系统运行正常。③状态指示灯（红色）该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯(绿色)模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯(红色)模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，调整直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。四．注意事项1．禁止将模拟断路器的输入和输出接反!2．不允许将输入与输出的公共端连接在一起!3．当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A带8根试验线，8个接线叉子，电源线1根，合格证，说明书，出厂实验报告
