瓦斯继电器校验仪,价格:电议,起订量:不限,以上瓦斯继电器校验仪产品新闻信息是由【天正华意电气设备(淮南市分公司)tianzh3611-3】为您提供,KAWj9vRH3联系人:杨经理,地址:平度市平安路2号。

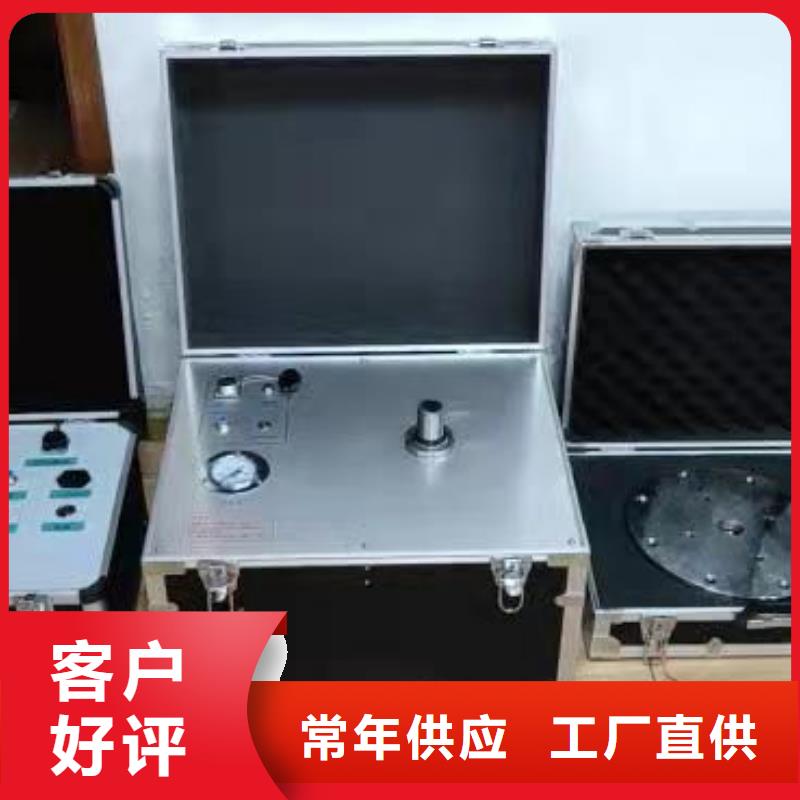

瓦斯继电器校验仪 变压器压力释放阀校验装置使用说明书青岛天正华意电气设备有限公司一、产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验装置主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。

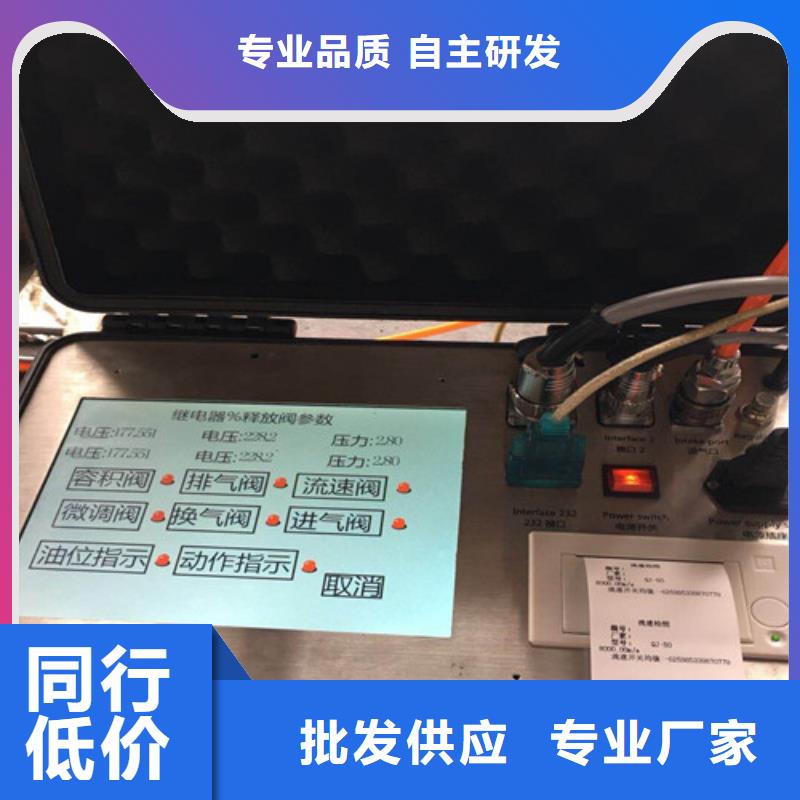

瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。

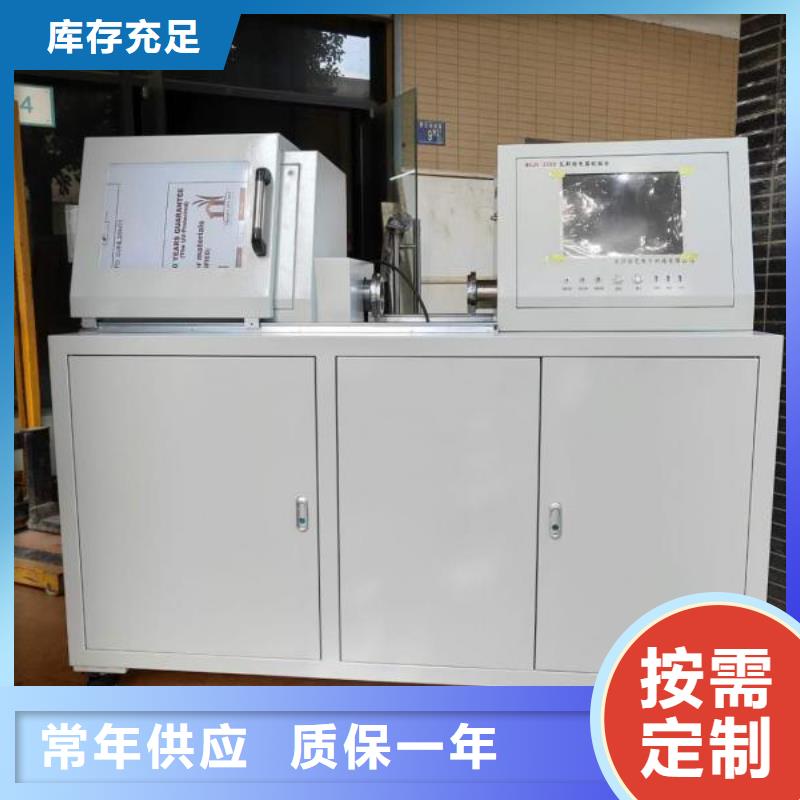

瓦斯继电器校验仪瓦斯（气体）继电器信号接线图: Q/:: e. M￥?3.瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。3.2 本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。3.3 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。3.4本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。4.主要技术性能4.1气体继电器：1、流速试验： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5级；2、容积试验：0~500ml，小分辨率0.1ml，误差≤5％.3、密封试验：0.1~500Kpa，小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。4.2试验介质：a)瓦斯继电器试验介质为变压器油；4.3电源：AC220v 50HZ，功率240W；4.4仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm,重量15kg；5.结构原理：本机由气体继电保护校验仪和微机测控箱组成瓦斯继电保护校验仪自动测试仪（图一）；气体继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件] 7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。
