选直流高压发生器,就到【天正华意电气设备(邵阳市分公司)tianzh3611-3】,2年生产经验,案例遍及全国100多个城市,客户满意度高,期待与您的合作,联系人:杨经理,地址:平度市平安路2号。

直流高压发生器避雷器阀片直流参数测试仪一、用途及特点该测试仪用于测量氧化锌压敏电阻的压敏电压（U1mA）和 0.75U1mA下的泄漏电流（Id）。该测试仪采用高频高压技术，高压的产生、控制以及测量等环节有机结合，构成一个大的闭环系统，产生高精度恒流、恒压源。并有多重保护，可靠。整个测试过程，只需按一下测量钮，测试仪便在几秒钟内自动完成所有项目的测量。该测试仪测量系统数字化，稳定性好，精度高，检测结果以三位半LED数字显示，并有记忆功能，直观清晰。二、简要工作原理人工按一下检测量钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA的恒流通过试品，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75U1mA的恒定电压加在试品上，进而从FL上测得流过MOA的电流Id。此两值U1mA和Id以LED数码分别显示在两块表头上，并可长时间保存，以便读数。，程序控制器关闭直流高压电源，自动放电，发出指示，告知测量完毕。三、主要技术指标1、测量范围：压敏电压：0-10.00kV泄漏电流：0-1000μA恒 流：1mA2、分辨力：压敏电压0.01kV，泄漏电流：1μA。3 准确度：压敏电压: ±（１.5％＋2个字）泄漏电流：±（１.5％＋2个字）恒 流：±（１.5％＋2个字）4、工作电源：220V±10％ 50Hz四、操作规程1、将测试仪后面板上的接地端子可靠接地；2、将试品接在后面板“H”—“L”端子之间(“L（红色）”端不得与外壳和地相连接)；3、接通测试仪电源，打开后面板上的电源开关

直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

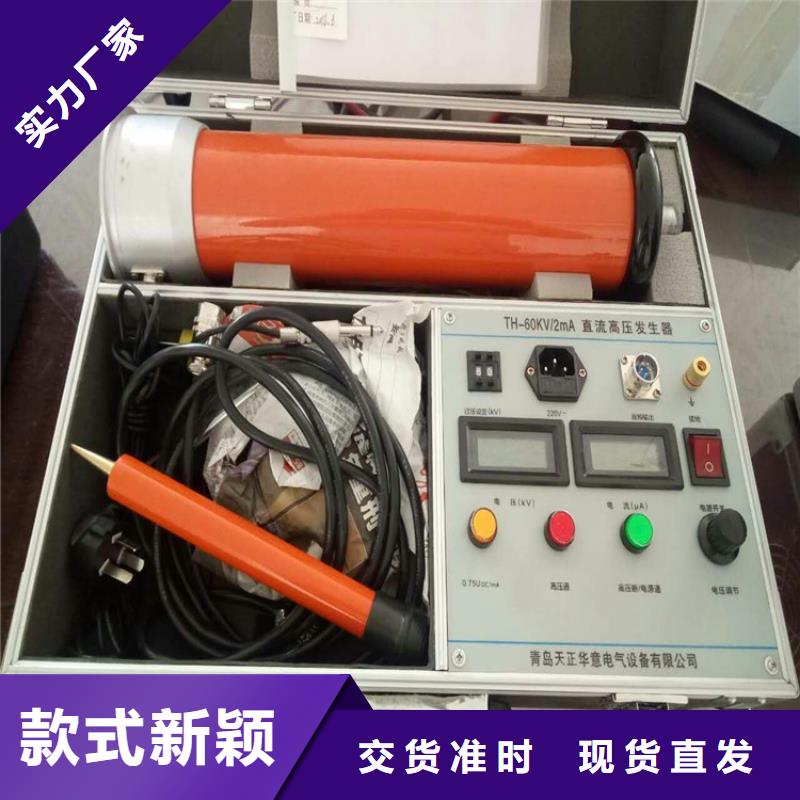

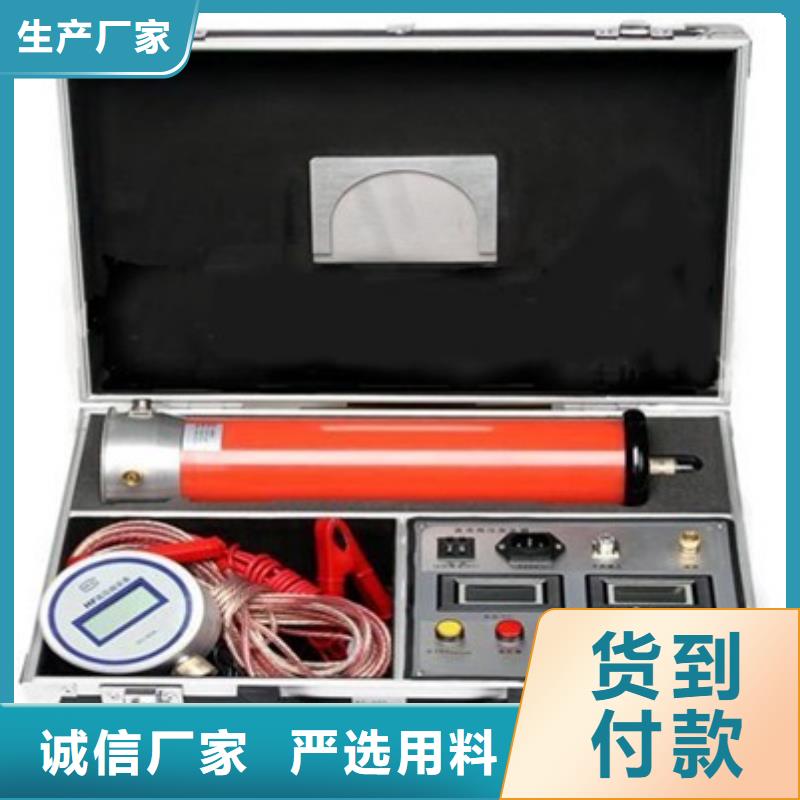

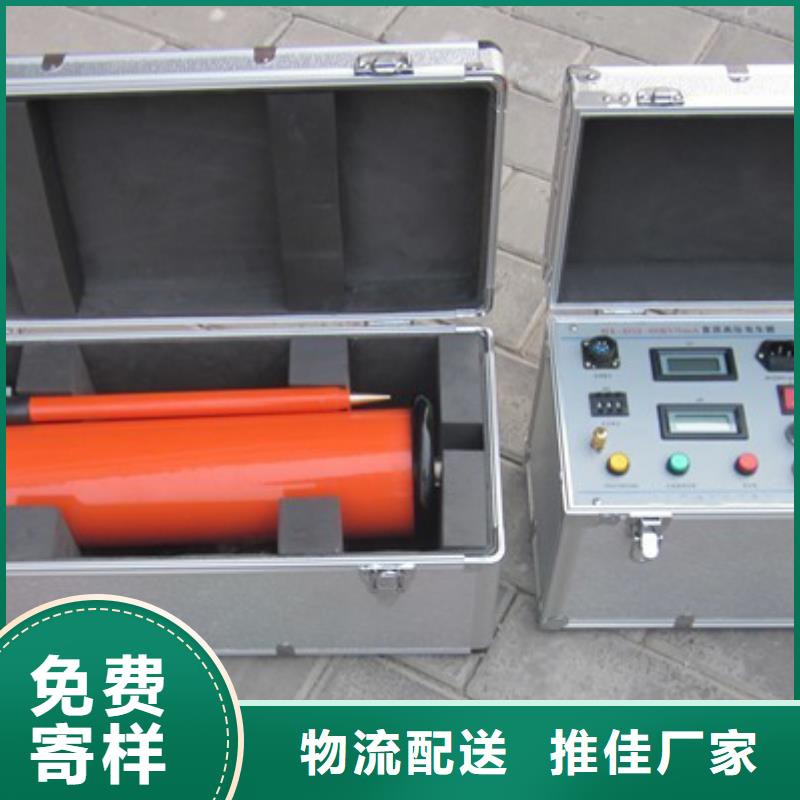

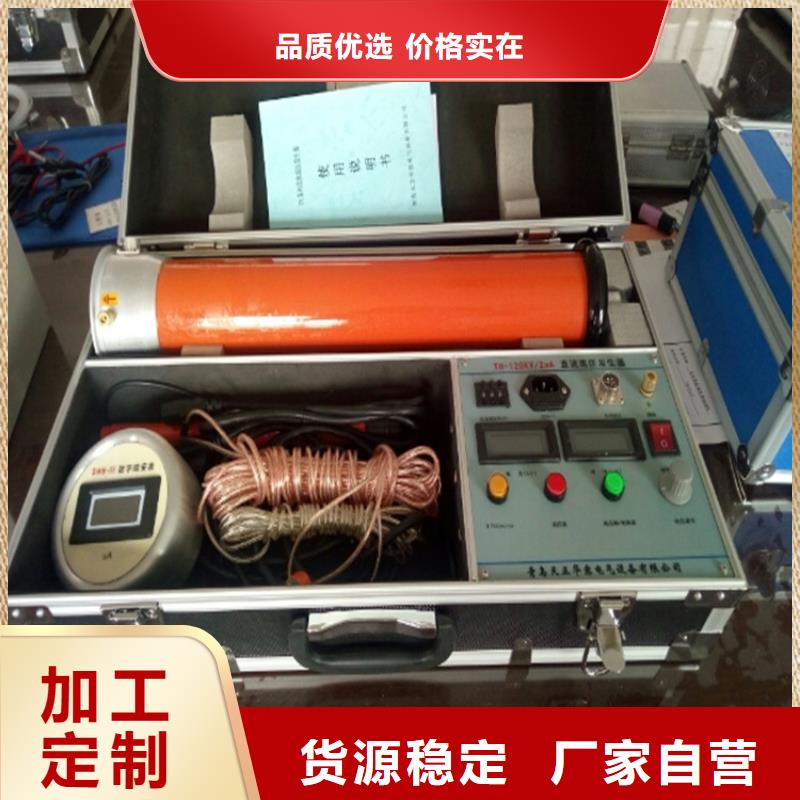

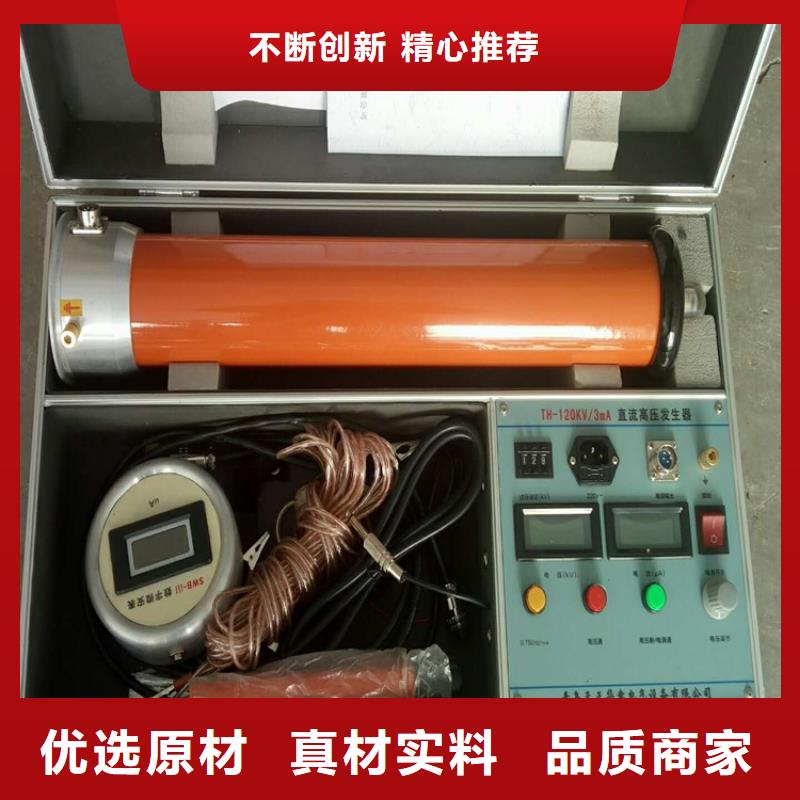

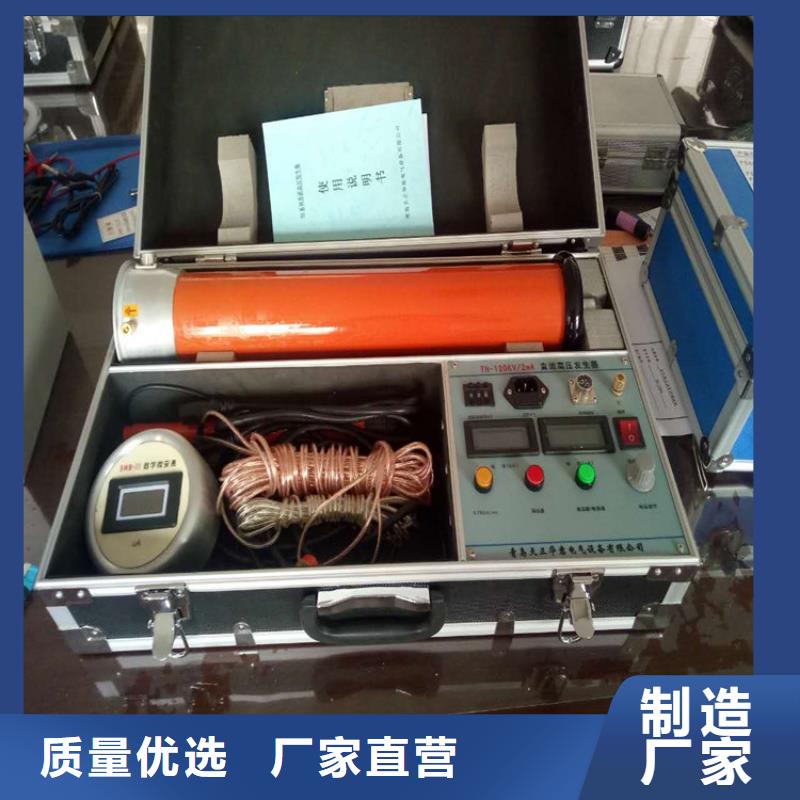

直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。
