因此如何合理的设置铁芯以及如何合理的设计铁芯结构成为提高真空灭弧室可靠性的关键。针对杯状纵磁真空灭弧室触头，本文设计了两种不同结构的铁芯，一种是结构为环状的铁芯，为了减小涡流的影响，在环形铁芯上开一个间隙为1 mm 的断口;另一种结构为圆周方向布置的柱状铁芯，柱状铁芯相互不接触，因此可以更好的减小涡流的影响。采用有限元分析方法对比分析了两种不同结构铁 芯对纵向磁场和剩余磁场以及磁场滞后时间的影响。触头结构模型文中仿真所采用的两种不同铁芯结构的触头模型如图1 所示，触头杯均有4 个杯指，为了防止触头片上产生涡流，对应的在触头片上开有四个周向均匀布置的径向直槽。触头外径尺寸为78 mm，壁厚11 mm，弧柱直径与触头外径尺寸相同，柱状铁芯12 个，仿真模型中触头开距为10 mm，杯座材料为无氧铜，支撑盘材料为不锈钢，触头片材触头在高真空中分离时，其电弧表现形式与外观特性都与在空气中的情形有较大区别。真空断路器的击穿机理目前主要有场致发射、粒撞击和粒子交换 三种假说，在短间隙真空断路器的相关研究中，通常由场致发射效应占主导。在触头断开时刻，整个阴极表面会产生金属蒸气。理论上是由于触头分开瞬间，电流集中在触头表面某点上，导致金属桥熔化且部分金属原子发生电离。随着触头开距的增大，场致发射与间隙击穿增强，触头表面金属凸点不断溶化并向触头间隙补充金属粒子。此时阴极斑点会在阴极表面形成，并有更多的高能等离子体形成并扩散至间隙内。电弧引燃后，充满等离子体的电极间 隙变成良好导体，同时阳极开始向电弧提供粒子。在纵向磁场作用下，电弧等离子体由触头中心向周围扩散，此过程会维持一段时间。对于交流真空断路器而言，电流到达峰值后会逐渐减小，两触头向等离子体提供的粒子同样减少，此时电极间隙内主要为弧后残存粒子，伴随着触头完全断开，残存粒子逐渐扩散至消失，断路器完成开断。真空电弧等离子体的产生过程，可以表现为触头开距增大、触头表面金属蒸发，伴随场致发射效应和金 属电离，由于两极电子、金属离子的不断补充，终形成电弧。在电弧等离子体的研究方面，王景、武建文等运用连续光谱法分析了电子温度和电子密度，并讨论了中频情况下，电弧过渡及扩散两种形态。胡上茂、姚学玲等利用RC 阻容式电荷收集器，对初始等离子体的触发特性进行了研究。舒胜文、黄道春等通过对真空断路器开断过程的再研究，提出数值方针结合实验的方法，给出开断过程不同阶段所需的数值仿真方法及关注点。赵子玉等通过C CD 摄像技术，分析了真空电弧的重燃及抑制措施

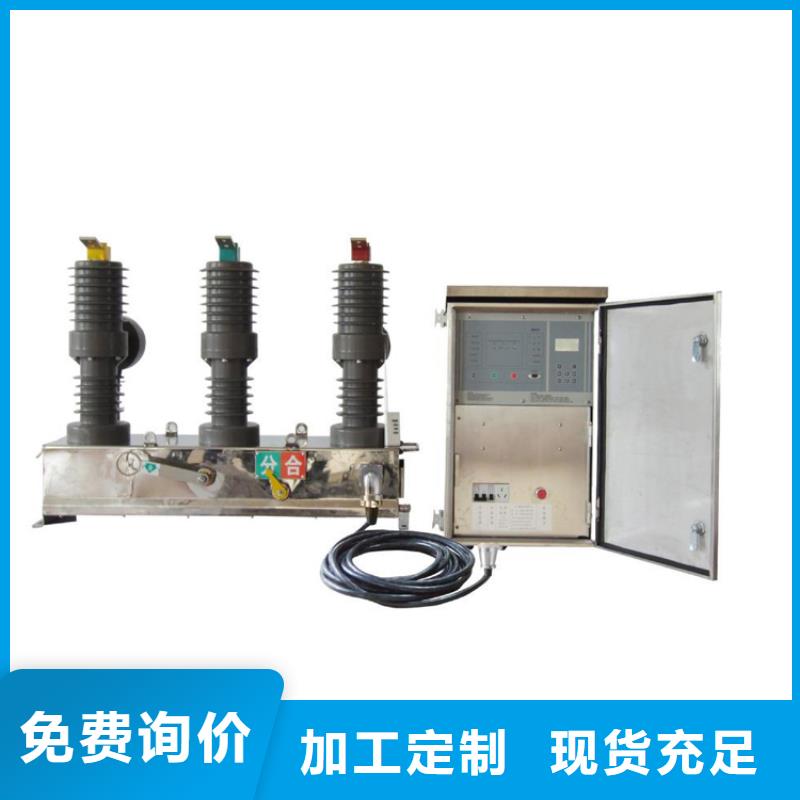

真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。为满足真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。主要机械特性列于上表，亦以三种断路器技术指标为例。 4.各机械特性对产品性能的影响 产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。(3)抑制合闸弹跳。

3.相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露。4.周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。5.地震烈度不超过8°。6.无火灾、、严重污秽及剧烈振动的场所。二、产品结构：自身不带操动机构，使用时必须配用合适的操动机构。装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。三、工作原理：真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。真空断路器额定电流大小不同,其主导电回路的截面积会明显不同.由于导电回路截面积的不同使得导电回路尺寸规格不同,因此为满足一定的电气静距相间距会明显不同.由于触臂（主回路导电件）、相间距等不同,外观上差异也比较明显,可以直接判断.对于中置柜用的手车式断路器可从一下具体数据判断：触臂直径 约为45mm,额定电流从630~1250A；触臂直径 约为55mm,额定电流从1250~1600A；触臂直径 约为79mm,额定电流从2000~2500A；触臂直径 约为109mm,额定电流从3150~4000A；这些也可以从触头尺寸规格上对应做
