晋中相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

<晋中>天正华意电气设备有限公司

晋中相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

光数字继电保护测试系统工厂直销
<晋中>天正华意电气设备有限公司

晋中相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

光数字继电保护测试系统工厂直销 <晋中>天正华意电气设备有限公司

晋中相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）

<晋中>天正华意电气设备有限公司 光数字继电保护测试系统工厂直销

晋中相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。

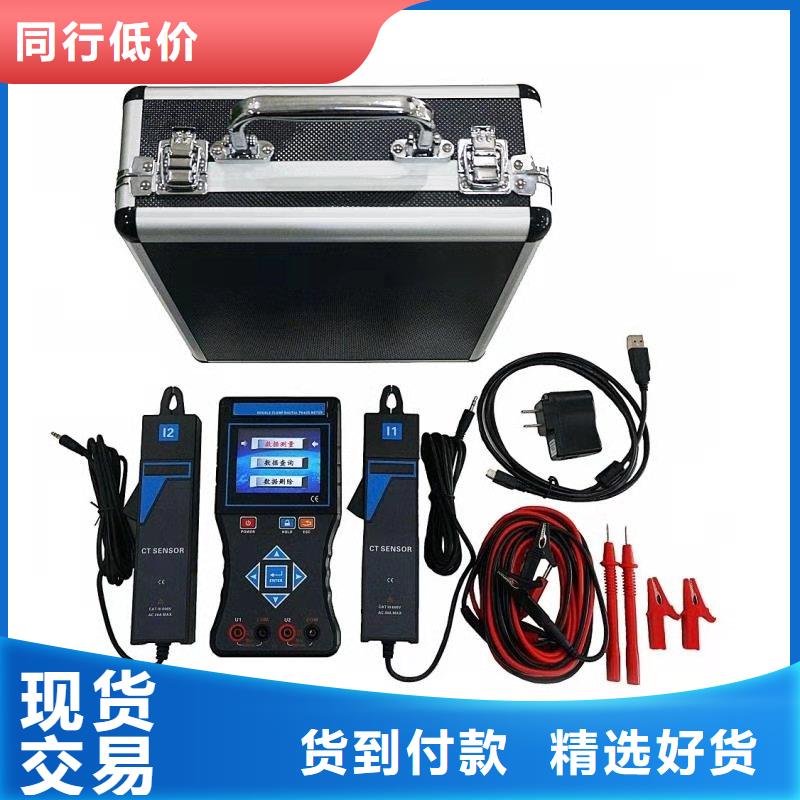

晋中相位伏安表自主研发开模的手持式结构，高强度工程塑料，坚固且轻便，使用简便，大大方便了现场使用，是电力工作者的得力助手。一、功能特点1、三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量终绘制出完整的六角图。2、采用钳形电流互感器接线，不用断开电流回路，方便。3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。6、可进行现场被测信号的谐波分析，能分析出2－21次谐波的各次含量，自动计算出总谐波失真度。7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。8、大容量锂电池供电，连续工作长达8小时。9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储1000组以上的数据。10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。12、体积小、重量轻，便于现场使用。

<晋中>天正华意电气设备有限公司 光数字继电保护测试系统工厂直销

晋中相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<晋中>天正华意电气设备有限公司

晋中相位伏安表任意位置3．一般规格功 能同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。电 源DC3.7V 大容量锂充电电池 功耗开启背光灯耗电280mA，电池连续工作5小时以上显示模式LCD显示，71×52mm仪表尺寸长宽厚：187＊191＊51mm钳口尺寸Φ8mm电压量程AC 0.00V～600V 电流量程AC 0.0mA～20.0A相位量程0.0°～360.0°频率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW无功功率量程-12kVAR～12kVAR视在功率量程0.0～12kVA功率因数量程-1～＋1电流矢量和0mA～60.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HOLD”符号显示数据存储500组USB接口USB接口，所存数据上传电脑，便于分析管理数据自动关机开机约15分钟后，

<晋中>天正华意电气设备有限公司 光数字继电保护测试系统工厂直销

晋中相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。

<晋中>天正华意电气设备有限公司 光数字继电保护测试系统工厂直销

晋中相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<晋中>天正华意电气设备有限公司 光数字继电保护测试系统工厂直销 <晋中>天正华意电气设备有限公司

晋中相位伏安表主机对时校准显示菜单显示屏幕左上角有“返回主页”键、“数据存储”键、“数据”键、“相位图表”键，选择对应功能操作（图3）。图6分机对时校准显示菜单7.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单分机操作：待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。

---
